En la plataforma AR15, el bloque de gas es el corazón del sistema de ciclo. Redirige el gas a alta presión desde el cañón hacia el tubo de gas para accionar el conjunto del cerrojo. Para las marcas OEM y los diseñadores, lograr las tolerancias de mecanizado correctas en este componente marca la diferencia entre un rifle fiable y de tiro preciso y una plataforma plagada de fallos en el ciclo de funcionamiento, fugas de gas o desgaste prematuro.
\n
El mecanizado de precisión de los bloques de gas —ya sean de perfil bajo, ajustables o de tipo A2— requiere un profundo conocimiento de la interfaz con el cañón y del entorno térmico extremo al que está sometida la pieza. Esta guía detalla las tolerancias críticas y las normas de fabricación para los bloques de gas de alto rendimiento del AR15.
\n
\n
1. La interfaz principal: precisión del diámetro interior
\n
La dimensión más importante de cualquier bloque de gas es el diámetro interior (DI) del canal que se desliza sobre el cañón. La mayoría de los cañones AR15 tienen un diámetro de la espiga del bloque de gas de 0,750”, 0,625” (perfiles ”pencil”) o 0,875” / 0,936” (perfiles «heavy»).
\n
Norma de tolerancia:
\n
- \n
- ID del objetivo: Diámetro del vástago + 0,001\”
- Tolerancia: +0,001\” / -0,000\”
\n
\n
\n
El objetivo es conseguir un ”ajuste por deslizamiento”. Si el diámetro interior es demasiado estrecho (holgura inferior a 0,0005″), el bloque podría rayarse o atascarse durante la instalación. Si es demasiado holgado (holgura superior a 0,002″), se producirán fugas de gas entre el cañón y el bloque, lo que provocará una ”carrera corta” y la acumulación de carbonilla en el exterior del cañón.
\n
Nota sobre el mecanizado: escariado frente a mandrinado
\n
Para lograr este nivel de uniformidad en toda una serie de producción, recomendamos realizar un escariado de acabado del interior del cilindro. Un escariador de precisión garantiza una mejor circularidad y un mejor acabado superficial (normalmente de 32 Ra o mejor) en comparación con las operaciones de escariado estándar, lo que proporciona un sellado de gas superior.
\n
\n
2. Alineación y dimensiones de los orificios de gas
\n
El orificio de gas del bloque debe estar perfectamente alineado con el orificio del cañón. Incluso una desalineación mínima restringe el flujo de gas y provoca turbulencias.
\n
- \n
- Diámetro del orificio: Normalmente, 0,125\” (estándar). Este diámetro es mayor que el del orificio de escape de gas del cañón para compensar un ligero error de apilamiento longitudinal.
- Tolerancia posicional: +/-0,005\” con respecto a la cara trasera del bloque de gas.
- Tolerancia angular: El orificio de gas debe estar perfectamente centrado (desviación de 0°) con respecto al eje vertical del bloque.
\n
\n
\n
\n
\n
3. Diámetro interior y alineación del tubo de gas
\n
El orificio que aloja el tubo de gas debe ser concéntrico y tener la profundidad adecuada. Si el tubo se introduce en ángulo, provocará una fricción excesiva con la llave de gas del portacerrador.
\n
- \n
- Diámetro interior: 0,180\” +0,002\” / -0,000\”.
- Orificio para el pasador cilíndrico: Debe colocarse con precisión para fijar el tubo de gas sin impedir que ”flote” ligeramente, a fin de permitir la dilatación térmica.
\n
\n
\n
\n
4. Tornillo de fijación frente a fijación con pasadores: consideraciones sobre el montaje
\n
Los fabricantes de equipos originales deben decidir entre el montaje con tornillos de fijación y el montaje con pasadores transversales.
\n
- \n
- Bloques con tornillos de fijación: Se requieren orificios roscados con precisión de 10-32 u 8-32. Recomendamos mecanizar una superficie plana o un ”hueco” en la parte inferior del cañón para garantizar que los tornillos no se desplacen debido al retroceso.
- Bloques fijados: Es necesario realizar un orificio transversal para un pasador cónico de 1/8\” o 5/32\”. Este es el método más seguro, pero requiere una mayor precisión de ajuste durante el montaje final.
\n
\n
\n
\n
5. Material y tratamiento térmico
\n
Los bloques de gas están expuestos a las temperaturas de los altos hornos y a partículas abrasivas de carbono. La elección del material es tan importante como las dimensiones.
\n
- \n
- Acero cromomolibdénico 4140: El estándar del sector. Debe someterse a un tratamiento térmico hasta alcanzar una dureza de 28-32 HRC para evitar que el orificio de gas se ”erosione” con el paso del tiempo (que se ensanche debido al corte con gas).
- Acero inoxidable 17-4 PH: Excelente resistencia a las altas temperaturas y a la corrosión. A menudo se deja con un acabado mate o se somete a un tratamiento de nitruración.
- Acabado superficial: Se prefiere el nitruro negro (QPQ) o el fosfato de manganeso para aumentar la dureza superficial y la resistencia a la corrosión.
\n
\n
\n
\n
\n
6. Consejos sobre DFM para diseñadores de fabricantes de equipos originales (OEM)
\n
- \n
- Chaflanar el orificio: Un chaflán de 0,030\” x 45° en ambos extremos del orificio principal evita que se ”atasque” en el muñón del cañón durante el montaje.
- Reducir la masa: Para los diseños modernos ”ligeros”, utiliza el contorneado CNC para eliminar el material no estructural que rodea la carcasa del tubo de gas.
- Comprobación de interferencias: Asegúrate de que el perfil del bloque de gas no interfiera con el diámetro interior de los guardamanos M-LOK habituales (normalmente de 1,3\” a 1,5\”).
\n
\n
\n
\n
\n
Asóciate con un fabricante especializado en precisión
\n

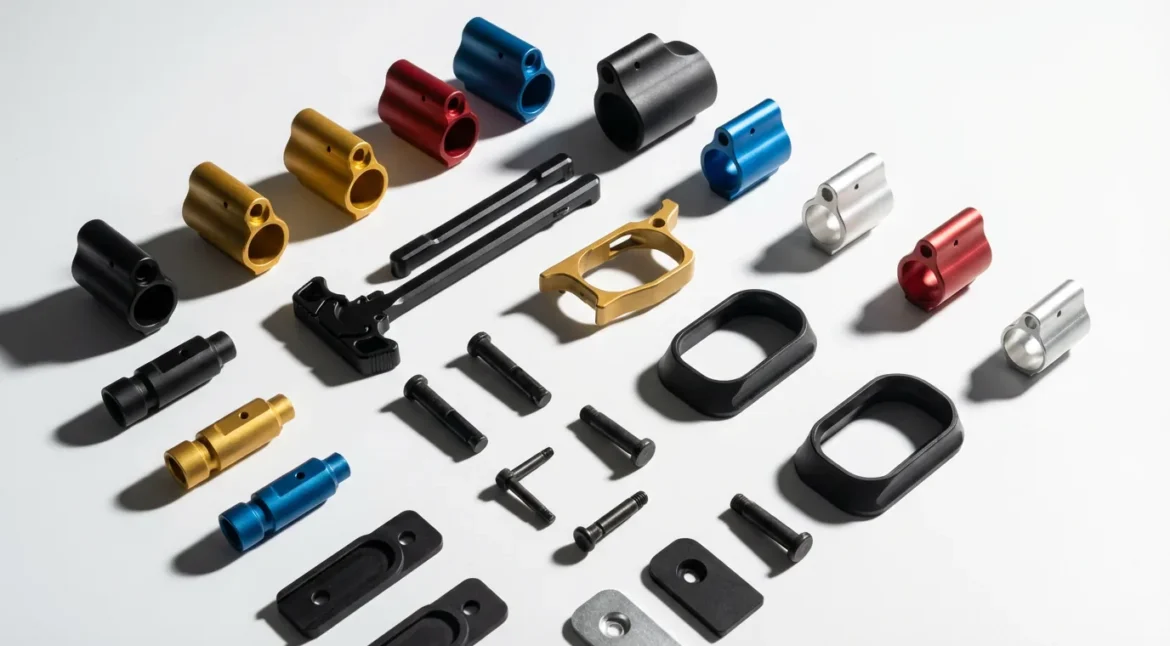

En Gran.my, nuestro Mecanizado de piezas de airsoft y accesorios de rifle En nuestra división sabemos que una tolerancia de +/-0,001” es fundamental. Utilizamos centros CNC de alta precisión de 4 y 5 ejes para garantizar que cada bloque de gas, cada palanca de recarga y cada componente del receptor cumpla exactamente con sus especificaciones.
